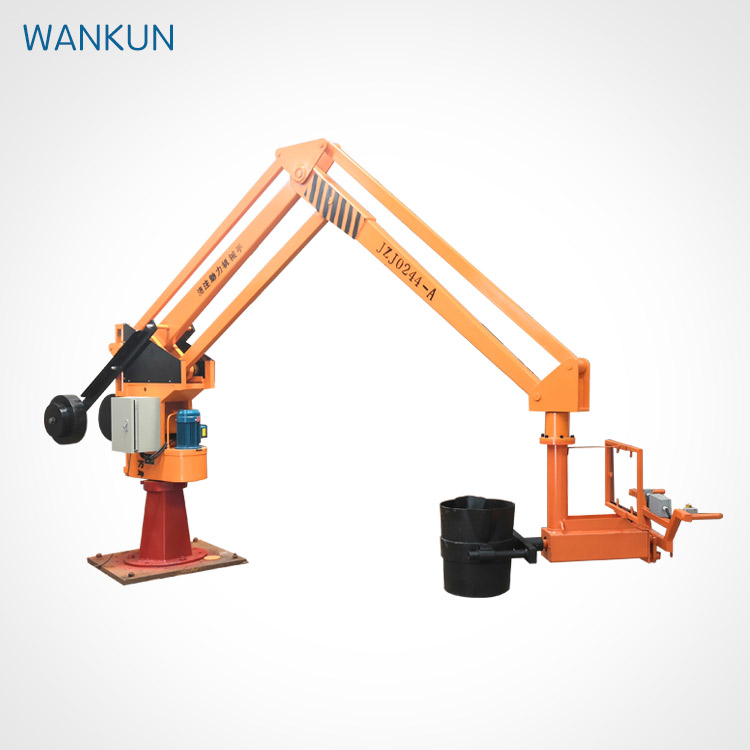

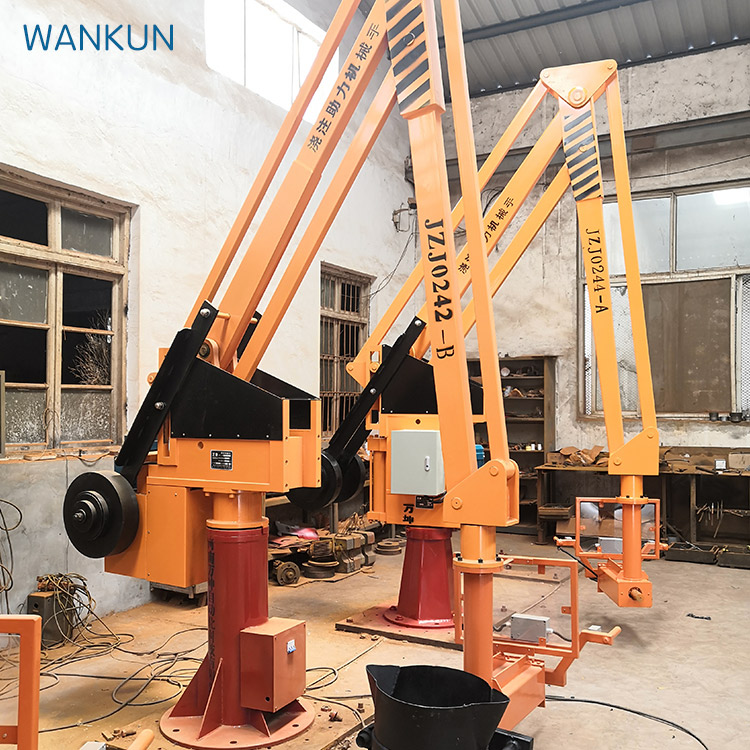

ZJZ श्रृंखला हाइड्रोलिक कास्टिंग मैनिबिटर कास्टिंग और लिफ्टिंग उपकरण का एक नया प्रकार है, कोई यात्रा स्विच नहीं है,
ZJZ श्रृंखला हाइड्रोलिक कास्टिंग मैनिबिटर एक नया प्रकार का कास्टिंग और लिफ्टिंग उपकरण है, जिसमें निम्नलिखित विशेषताएं हैं:
1, कोई यात्रा स्विच नहीं, सिलेंडर की अपनी यात्रा सीमा का उपयोग करें, और एक बफर डिवाइस। पिस्टन स्टैंड के ऊपर और नीचे आंदोलन द्वारा उठाने वाले बूम आंदोलन को चलाने के लिए, आंदोलन अपेक्षाकृत स्थिर है।
2. हाइड्रोलिक सिस्टम एक सुरक्षा उपकरण से सुसज्जित है, जिसमें ओवरलोडिंग और इतने पर सुरक्षा संरक्षण कार्य होता है, और संतुलन क्रेन के भागों और दुर्घटनाओं को नुकसान से बचता है।
3. Zjz श्रृंखला ड्रिलिंग मैनिप्यूलेटर गति सीमित और आत्म-नीचे कार्यों के साथ सुसज्जित है, जो वजन को अधिक सुचारू रूप से गिर सकता है और ऊर्जा की खपत बचा सकता है। मैनिप्यूलेटर उच्च दक्षता लिफ्टिंग और सटीक स्थिति और 300 किलो के भीतर भारी वस्तुओं की स्थापना के लिए उपयुक्त है, विशेष रूप से मध्यम और छोटे भंडारण के लिए। यह छोटे आकार, कम शोर, हल्के वजन, नई और कॉम्पैक्ट संरचना, सुरक्षित और विश्वसनीय संचालन, सरल और सुविधाजनक रखरखाव, आदि के लाभों के साथ है यह एक नया उत्पाद है जो ऑपरेटर को अक्सर लोड और डिस्चार्ज के मैनुअल काम से मुक्त करता है और उत्पादन
भारी वस्तुओं को उठाने के लिए हाइड्रोलिक कास्टिंग मैनिपिलेटर को निम्नलिखित तीन प्रकार के आंदोलन संश्लेषण के माध्यम से प्राप्त किया जाता है:
1, ऊर्ध्वाधर लिफ्ट एक हाइड्रोलिक आंदोलन
2. मैन्युअल रूप से फ्लोर के चारों ओर मोड़ें
3. मैन्युअल रूप से क्षैतिज स्थानांतरित करें
एमZJZ हाइड्रोलिक ड्रिलिंग मैनिपुलेटर की ain तकनीकी मापदंडों
टेबल 1 :
मॉडल | ||||||||
0135 में | 0235 में | 0335 में | 0140 में | 0240 में | 0340 में | |||
वजन बढ़ाने के उपाय(क) | 100 में | 200 | 300 करोड़ | 100 में | 200 | 300 करोड़ | ||
अधिकतम ऑपरेटिंग रेंज(एमएम) | 3500 करोड़ | 4 हजार | ||||||
उच्चतम ऊंचाई(अगरएमएम) | 1100 में,1300 या अधिक | |||||||
रोटेशन के कोण (degrees)
| 345 | |||||||
इंजन | मॉडल | Y90S-4 के बारे में | ||||||
रेटेड गति | 1400 में | |||||||
आरएथलीट शक्ति(क) | 1.5 में | |||||||
तेल विस्कोसता (mm2 मेंऔर (s) | तेल और प्रणाली की शुद्धता GBT 14039-93 ग्रेड 19/16 या NAS 1638 ग्रेड 10 से कम नहीं होनी चाहिए | |||||||
Anchor Screws की संख्या | M24x600x6 (समान वितरण) | |||||||
Anchor Screw के केंद्र सर्कल का व्यास डी (एमएम) | 600 में | |||||||
अनुशंसित सीमेंट बेस आकार (लंबाई x चौड़ाई x गहराई) | 1000x1000x450 में | 1000x1000x500 | 1250x1250x 600 | |||||
बाहरी पेंटिंग
संरचना और सिद्धांत

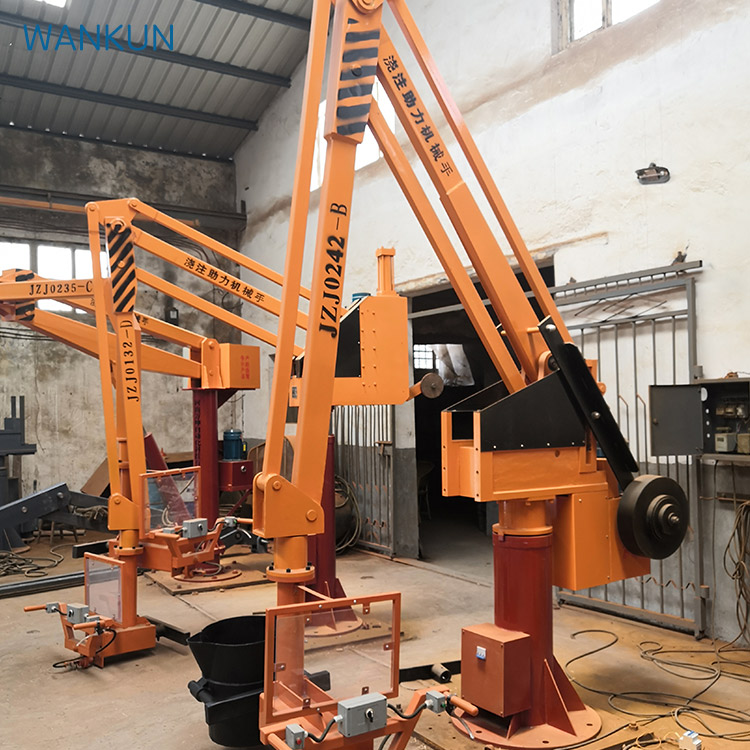

JZJ श्रृंखला हाइड्रोलिक कास्टिंग मैनिप्यूटर पांच भागों से बना है: फूस, संतुलित चार-रोड तंत्र, हाइड्रोलिक सिस्टम और इलेक्ट्रिक नियंत्रण, डाई बैग परिवहन डिवाइस।
1. फ्लोरिंग:
यह हिस्सा आधार से बना है,
रोटेशन आस्तीन सीट, बाह्य सीट, ऊर्ध्वाधर गाइड विधानसभा, आदि बेस को सीमेंट बेस (फाईसी) पर सेट किया जा सकता है (देखें तालिका - बेस आयामों के लिए) या एक मोबाइल कार्ट (मोबाइल) पर तय किया जा सकता है। शरीर रोटेशन आस्तीन सीट के आसपास 345 डिग्री की सीमा में घूम सकता है। ऊर्ध्वाधर गाइड विधानसभा को शरीर के पीछे से तय किया जाता है, और संतुलित चार-लिंक तंत्र का गाइड व्हील गाइड ग्रोव को ऊपर और नीचे ले जाता है।
2, संतुलन चार कनेक्शन स्टोव तंत्र:
यह हिस्सा बड़े हाथ, बड़े हाथ जटिल हाथ, लिफ्टिंग हाथ, लिफ्टिंग हाथ जटिल हाथ, कनेक्शन स्टॉक, समर्थन प्लेट और संतुलन ब्लॉक और अन्य भागों से बना है। समर्थन प्लेट और कनेक्शन स्टॉक के बीच लटकन बिंदु के दो किनारों को शरीर की गाइड रेल पर एक जोड़ी के एक पंक्ति के गेंद लोड द्वारा क्षैतिज रूप से स्थानांतरित किया जाता है। बड़े हाथ के पीछे का अंत नाक के माध्यम से हाइड्रोलिक सिलेंडर के पिस्टन स्टॉक के सिर से जुड़ा हुआ है, और गाइड ग्रोव के साथ ऊर्ध्वाधर आंदोलन किया जाता है। समायोजित संतुलन ब्लॉक चार लिंक के साथ जुड़े बड़े हाथ पर स्थापित किया जाता है, जो संतुलन स्टॉक
3. हाइड्रोलिक प्रणाली:
सिस्टम में गियर पंप, इलेक्ट्रोमैग्नेटिक दिशात्मक वाल्व, इनलेट और वापसी तेल पाइपलाइन, सुरक्षा वाल्व, हाइड्रोलिक सिलेंडर और इतने पर शामिल हैं। जब ऑपरेटर दबाता है, उठता है (या गिरता है) बटन, हाइड्रोलिक तेल सिलेंडर में इलेक्ट्रोमैग्नेटिक वाल्व के माध्यम से, निचले कक्ष में, पिस्टन स्टॉक को नीचे (या ऊपर) आंदोलन को धक्का देता है, चार लिंक लिफ्ट सिद्धांत के माध्यम से, ताकि भारी वस्तुओं के उठाने के आंदोलन को चलाया जा सके।
जब लिफ्टिंग वजन वर्गीकृत वजन से 1.1 गुना अधिक होता है, तो सुरक्षा वाल्व को खोल दिया जाता है और उतार दिया जाता है, ताकि वजन को उठाया जा सके, ताकि पूरे हाइड्रोलिक संतुलन क्रेन की सुरक्षा की रक्षा हो सके।
4. इलेक्ट्रिक नियंत्रण भाग:
यह भाग मोटर, प्लास्टिक केस सर्किट ब्रेकर, फ्यूज, नियंत्रण बटन, एसी कनेक्टर, छोटे रिले, नियंत्रण ट्रांसफार्मर आदि से बना है (चित्रा 2 देखें)। मशीन तीन चरण 380V, 50HZ बिजली की आपूर्ति (तीन चरण चार लाइनों) का उपयोग करती है, तटस्थ लाइन को मजबूत रूप से जोड़ा जाना चाहिए।
24V बिजली की आपूर्ति का उपयोग करें। बिजली की आपूर्ति लाइन को शेस के निचले हिस्से से या इलेक्ट्रिक बॉक्स के बाईं ओर से चलाया जा सकता है। जब एयर स्विच चालू होता है, तो स्प्रेडर का स्वचालित पुनर्स्थापना बटन हमेशा चालू होता है, और प्रणाली रिमोट कंट्रोल चालू होने के बाद काम करना शुरू करता है। स्प्रेडर को बढ़ाने या कम करने के लिए ऊपर या नीचे बटन दबाएं (चित्र 3 देखें)।
स्लिंग
5. प्रसारण का हिस्सा:
सूचना का हिस्सा एक संचार नियंत्रण उपकरण और एक क्षैतिज मो टर्न डिवाइस से बना है। राओ बाओ एक फ्रेम संरचना प्राप्त करें। पार-नियंत्रण पेंट के माध्यम से, लकड़ी को कृत्रिम इमारत के ऊपर और नीचे जाने के लिए नियंत्रित किया जा सकता है, और हाथ ब्रेक को घूमने के लिए दबाया जा सकता है। क्षैतिज घूमने वाला उपकरण ऑपरेटर को आसानी से लागू करने की अनुमति देता है।
पैकेजिंग, परिवहन, स्थापना और तैनाती
1. पैकेजिंग, परिवहन और विधानसभा
शिपिंग करते समय, पूरे मशीन को विशेष परिवहन निचले फ्रेम पर चिपकाया जाता है, और संतुलित चार बार कनेक्शन को एक ठोस प्लेट के साथ फ्लोरिंग पर चिपकाया जाता है, ताकि यह वापस और आगे नहीं झुक सके।
उपकरणों और ईंधन टैंक के हिस्सों बारिश के साथ गीले थे। पूरे मशीन को तीन भागों में विभाजित किया जा सकता है: फाउसेज, संतुलित चार बार लिंक तंत्र और पैकेजिंग और परिवहन के लिए counterweight घटकों। भागों विधानसभा मशीन चार कनेक्शन स्टॉक और पिस्टन स्टॉक संयुक्त कनेक्शन के अनुसार, गार्ड और ऊर्ध्वाधर गाइड प्लेट्स को ऊपर हाथों में क्रेन के बाद, चार बार कनेक्शन को संतुलित करने के लिए, कार्रवाई के हाथ, क्रॉस के दोनों पक्षों पर हाथ समर्थन प्लेट के साथ समानांतर, शीर्ष गाइड के स्तर पर हाथ, चार कनेक्शन स्टॉक पर गाइड व्हील और पिस्टन स्टॉक संयुक्त कनेक्शन पर दो गाइड व्हील, दो
2. स्थापना और commissioning
कृपया मशीन स्थापित करने से पहले निर्देशों को सावधानीपूर्वक पढ़ें। स्थापना के दौरान, कंक्रीट फाउंडेशन फ्लैट के स्तर को कैलिब्रेट करें, और फिर फाउंडेशन पर पूरे मशीन को फिक्स करें। उसी ऊंचाई पर अधिकतम कार्य रेंज पर स्प्रेडर को खींचें और 340 डिग्री का एक सर्कल आंदोलन करें। तीसरे समान बिंदु पर स्प्रेडर के क्षैतिज बिंदु को ढूंढें, और तीन बिंदुओं की क्षैतिज त्रुटि 15 मिमी से अधिक नहीं होनी चाहिए। तीन चरण 380V, 50HZ कार्य बिजली की आपूर्ति (तीस चरण चार तार), तटस्थ लाइन को सुरक्षित रूप से जोड़ा जाना चाहिए। जांच के बाद, विद्युत बॉक्स के बिजली स्विच को बंद करें
सुरक्षा मुद्दों पर ध्यान दें
1. बिजली मशीन में प्रवेश करने से पहले, तीन लीक संरक्षण स्विच स्थापित किया जाना चाहिए।
2, मशीन के कोशिका को जमीन (पीई लाइन) होना चाहिए, और जमीन अच्छी है।
3. रखरखाव के लिए इलेक्ट्रिक बॉक्स कवर खोलने से पहले, बाहरी बिजली की आपूर्ति को पहले बंद कर दिया जाना चाहिए।
4. खुले हवा में संचालन करते समय, बारिश प्रतिरोधी और धूल प्रतिरोधी उपायों को लिया जाना चाहिए. बारिश के लिए गीले इलेक्ट्रिक उपकरणों या बारिश टैंक में प्रवेश करने के लिए सख्त रूप से प्रतिबंधित है।
5, रिमोट ट्रांसमीटर बैटरी को बदलने के लिए दो महीने (उपयोग के आधार पर) होना चाहिए।
Lubrication के लिए
1. मशीन के प्रत्येक हिस्से के रोलिंग लेयर को कैल्शियम वसा से मसाला जाता है, साफ किया जाता है और हर छह महीने में एक बार बदल दिया जाता है।
2. सामने और पीछे ऊर्ध्वाधर गाइड रेल और रोलर के बीच संपर्क सतह को एक महीने में एक बार कैल्शियम वसा के साथ मसाला किया जाता है।
3, 32# ~ 48# विरोधी पहनने हाइड्रोलिक तेल के साथ तेल टैंक, तेल सतह को तेल खिड़की के तेल सतह लाइन के नीचे 10 मिमी नीचे नहीं होना चाहिए, हाइड्रोलिक तेल मॉडल पर्यावरण के उपयोग के अनुसार, हर छह महीने में सफाई, एक बार प्रतिस्थापन।
2 इलेक्ट्रिक स्केमेटिक डायग्राम
टेबल 2 :
नहीं है। | कोड | नाम | विशेषताएं | Q केयूनिट | टिप्पणी |
1 | एम | इंजन | टेबल पर दिखाई दिया1 | 1 | |
2 में | QF के | एयर स्विच | DZ47-60-D16 के साथ | 1 | |
3 | में | आरइक्विटी | KBPC30-10 के बारे में | 1 | |
4 | एसबी 1एसबी 2एसबी 3एसबी 4 | आरभावनाएंसीअंदरूनी | XJ-E2 टीएक्स | 1 | एसी24 वी |
5 | मील1मील2 | AC संपर्क | CJX1 से 9 | 2 में | एसी24 वी |
6 में | यूवी1यूवी2 | चुंबकीय विनिमय वाल्व | डीएसजी-02 3सी60-डी24 | 2 में | एसी24 वी |
7 | टीसी | सीअंदरूनीटीरूपांतरण
| एलईडी 380V / 24V | 1 |
आंकड़े 5
हाइड्रोलिक सिस्टम की योजना
